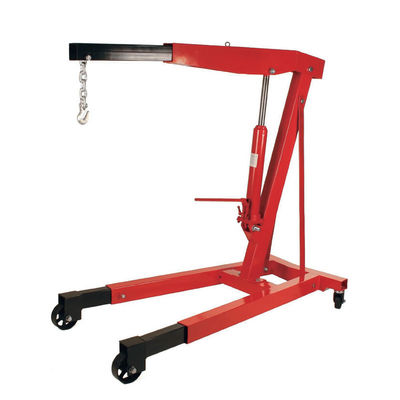

Guindaste fixo de serviço pesado de 3 toneladas para reparo de automóveis, manutenção de máquinas e manuseio industrial
Especificações do produto
| Categoria de especificação |
Parâmetros Específicos |
| Desempenho central |
Equipado com Nivelador de Carga, especialmente projetado para levantar, abaixar e transportar cargas pesadas com mínimo esforço |
| Capacidade de carga nominal |
6.600 libras (3.000 kg) |
| Faixa de elevação |
47"-72" (120cm-183cm) |
| Faixa de trabalho |
0-86,6" (0-220 cm) |
| Parâmetros do Pacote 1 |
Peso Bruto (GW): 77LBS (30KGS); Peso Líquido (NW): 72,6LBS (28KGS); Tamanho do pacote: 5"*33,8"*4,3" (134cm*81cm*11cm) |
| Parâmetros do Pacote 2 |
Peso Bruto (GW): 162LBS (72KGS); Peso Líquido (NW): 158LBS (70KGS); Tamanho do pacote: 57,8"*11,8"*7,8" (144cm*32cm*21cm) |
| Parâmetros do Pacote 3 |
Peso Bruto (GW): 35LBS (18KGS); Peso Líquido (NW): 33LBS (17KGS); Tamanho do pacote: 27,5"*7"*6" (72cm*19cm*15,5cm) |
Detalhes do produto
Destaques principais do design
O guindaste fixo para serviço pesado de 3 toneladas é um dispositivo de nível industrial projetado especificamente para manuseio de cargas pesadas. Sua principal vantagem reside naNivelador de carga-- através do ajuste preciso do equilíbrio da gravidade, ele pode manter cargas pesadas niveladas durante o levantamento e transporte. Isto evita danos a componentes pesados de precisão, como motores e diferenciais, devido a inclinação e colisão, reduzindo significativamente a dificuldade de operação. Mesmo uma única pessoa pode transportar cargas pesadas com o mínimo esforço.
O dispositivo adota um projeto estrutural “fixo”. Embora não possa ser movida, sua base possui estabilidade extremamente forte, com desvio do centro de gravidade de ≤2cm ao suportar cargas (sob condição de carga total). Combinado com uma alta capacidade de carga nominal de 3.000 kg, ele pode atender às necessidades de manuseio da maioria dos componentes pesados em cenários industriais. Comparado com guindastes móveis, tem mais vantagens na segurança de suporte de carga estática.
Vantagens estruturais e materiais
- Estrutura Principal: O braço de elevação é feito de aço manganês espessado com espessura de 8 mm e resistência à tração ≥450MPa, que não é propenso a dobrar ou deformar sob carga de longo prazo. As peças de conexão são equipadas com parafusos de alta resistência, com torque de aperto de 50N*m para evitar o afrouxamento dos componentes durante a operação.
- Sistema de Nivelamento de Carga: Possui dispositivo de amortecimento hidráulico embutido. A velocidade de elevação/descida de cargas pesadas pode ser controlada em 5 cm/s durante o nivelamento, evitando oscilações da carga causadas por velocidade excessiva. A faixa de nivelamento é de ±5°, que pode se adaptar ao desvio do centro de gravidade de diferentes cargas pesadas e garantir um transporte estável.
- Design de embalagens: Adota uma embalagem dividida em três partes, dividindo o dispositivo em componentes leves (como acessórios de nivelamento), componentes de peso médio (como braços de elevação divididos) e componentes pesados (como a estrutura de base). Isto não só reduz o peso de uma única movimentação (o peso bruto máximo de uma única embalagem é de apenas 72kg), mas também facilita a alocação flexível de embalagens de acordo com o espaço de transporte, reduzindo o risco de colisão durante a logística e o transporte.
Cenários de aplicação
Campo de fabricação e manutenção automotiva
- Linha de montagem de fábrica automotiva: No processo de montagem de motores e transmissões para automóveis, SUVs ou caminhões leves, é necessário transportar motores com peso entre 150 e 300kg da área do armazém até o posto de montagem. O guindaste pode manter o motor nivelado através do Nivelador de Carga e alinhá-lo com precisão ao compartimento do motor da carroceria, evitando desvios de alinhamento causados pelo manuseio manual e melhorando a eficiência da montagem.
- Oficinas de conserto de automóveis pesados: Ao reparar diferenciais (geralmente de 200 a 400kg) ou transmissões de grandes caminhões e ônibus, é necessário desmontar os componentes do chassi e baixá-los até a bancada de reparos. A faixa de elevação do guindaste de 120-183 cm pode se adaptar às alturas do chassi de diferentes modelos de veículos, e a faixa de trabalho de 0-220 cm pode ajustar com flexibilidade o caminho de manuseio dos componentes para evitar tocar em outras partes da carroceria do veículo.
Cenários de manutenção de máquinas de construção
- Manutenção de escavadeiras e carregadeiras: O peso do motor desse equipamento é principalmente de 500-1000kg, o que não excede a capacidade de carga de 3000kg do guindaste. Na oficina de reparos, o dispositivo pode ser usado para levantar verticalmente o motor do corpo da máquina e depois movê-lo horizontalmente para a área de manutenção. O nivelador de carga pode evitar danos às tubulações e circuitos de óleo causados pela inclinação do motor.
- Manutenção de Máquinas Agrícolas: Os componentes do sistema de transmissão e potência de colheitadeiras e tratores de grande porte são relativamente pesados (300-600kg). Em cooperativas de máquinas agrícolas ou estações de manutenção, o guindaste pode substituir o método tradicional de “trabalho manual + espalhadores simples” para concluir a desmontagem e montagem de componentes com segurança e eficiência, reduzindo a intensidade de trabalho do pessoal de manutenção.
Cenários Auxiliares de Produção Industrial
- Linha de produção de equipamentos pesados: No processo de produção de equipamentos industriais pesados, como máquinas-ferramentas e compressores, é necessário transportar componentes principais (como caixas de fusos de máquinas-ferramentas e cilindros de compressores) pesando 800-2.000 kg. A alta capacidade de carga e a capacidade de nivelamento estável do guindaste podem garantir a segurança da transferência de componentes entre processos na oficina, evitando atrasos na produção causados por danos aos componentes.
- Armazenagem e Logística Carga/Descarga: Para acessórios pesados (como motores grandes e caixas de engrenagens industriais) armazenados em armazéns por um longo período, o guindaste pode ser usado para transferir os acessórios de veículos de transporte (como empilhadeiras e caminhões) para prateleiras ou para o solo durante a carga/descarga para entrada e saída. A faixa de trabalho de 220 cm pode atender às necessidades operacionais da maioria dos espaços de armazém, melhorando a eficiência de carga/descarga.
Perguntas frequentes (FAQ)
Operação e Uso
P: Como manter o nível de carga pesada com o Load Leveler durante o uso? É necessário ajuste frequente?
R: Primeiro, conecte a carga pesada ao nivelador com um espalhador dedicado. Após iniciar o sistema de nivelamento, o dispositivo detectará automaticamente o desvio do centro de gravidade da carga pesada e fará ajustes finos. Se a carga pesada inclinar ligeiramente durante o transporte, você pode corrigi-la ajustando manualmente o botão na lateral do nivelador (gire no sentido horário para levantar o lado esquerdo, no sentido anti-horário para levantar o lado direito). Normalmente, um ajuste é suficiente para mantê-lo nivelado durante todo o processo e não é necessária operação frequente.
P: Qual é a diferença entre a faixa de elevação e a faixa de trabalho do guindaste? Como escolher a faixa apropriada na operação real?
R: A "faixa de elevação" refere-se à faixa de altura de elevação vertical da carga pesada (120-183cm), e a "faixa de trabalho" refere-se à faixa do raio de rotação horizontal coberta pelo braço de elevação (0-220cm). Por exemplo, ao transportar o motor de um carro, se a altura do chassi da carroceria do veículo for 100cm, a altura de elevação deve ser ajustada para 120-150cm (20-50cm acima do chassi). A faixa de trabalho é ajustada de acordo com a distância horizontal entre o motor e o guindaste para garantir que não toque nos componentes adjacentes.
Instalação e Segurança
P: Há algum requisito de solo ao instalar o guindaste fixo? É necessário consertar a base?
R: O solo deve ser de concreto (espessura ≥10cm, resistência à compressão ≥C30), não sendo permitida a instalação em solo macio ou facilmente danificado, como solo ou piso. A base deve ser fixada com parafusos de expansão (recomenda-se usar parafusos de expansão M16*100mm, 1 parafuso por canto, 4 parafusos no total). Após a instalação, verifique o nivelamento da base, com erro ≤3mm, para evitar acidentes de segurança causados pela inclinação do equipamento.
P: O dispositivo pode ser usado para transportar cargas pesadas que excedam a carga nominal (3.000 kg) por um curto período de tempo?
R: Absolutamente não. A capacidade de carga nominal de 3.000 kg projetada para o dispositivo é o limite superior de segurança. Exceder esse peso fará com que o braço de elevação dobre, vaze no sistema hidráulico ou até mesmo quebre a base, levando ao risco de queda de carga pesada. Caso seja necessário transportar itens com excesso de peso, deverá ser utilizado guindaste com maior capacidade de carga, sendo expressamente proibida a sobrecarga.
Manutenção e Embalagem
P: Após uso prolongado, o nivelador de carga torna-se impreciso no nivelamento. Como lidar com isso?
R: Primeiro, verifique o nível do óleo hidráulico do nivelador (deve estar entre as marcas “MIN-MAX” no medidor de óleo). Se for insuficiente, adicione óleo hidráulico antidesgaste 46#. Se o nível do óleo estiver normal, desmonte a válvula de amortecimento dentro do nivelador, retire as impurezas da válvula (recomenda-se limpá-la com diesel e secá-la), remonte-a e teste. Normalmente, a precisão pode ser restaurada. Se o problema persistir, entre em contato com profissionais para revisar o sistema hidráulico.
P: Para os componentes da embalagem dividida em três partes, como confirmar a relação correspondente de cada componente durante a instalação? E se eu estiver preocupado com a montagem errada?
R: Cada pacote é etiquetado com a identificação do componente (como "Pacote 1 - Acessórios do nivelador", "Pacote 2 - Braço de elevação principal", "Pacote 3 - Conectores de base") e um manual de instalação está incluído no pacote. O manual contém números de componentes e diagramas de etapas de montagem. Durante a instalação, você pode montar na ordem “base -> braço de elevação -> nivelador -> acessórios” e verificar os números um por um. Se você tiver alguma dúvida, pode consultar o diagrama de explosão de componentes no manual para evitar montagem incorreta.
