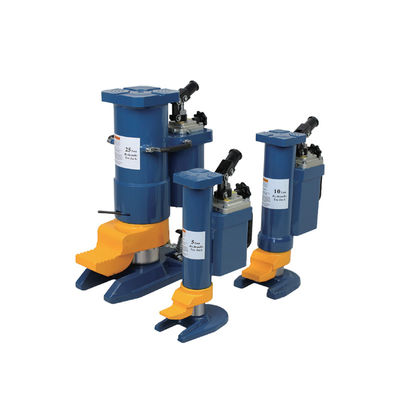

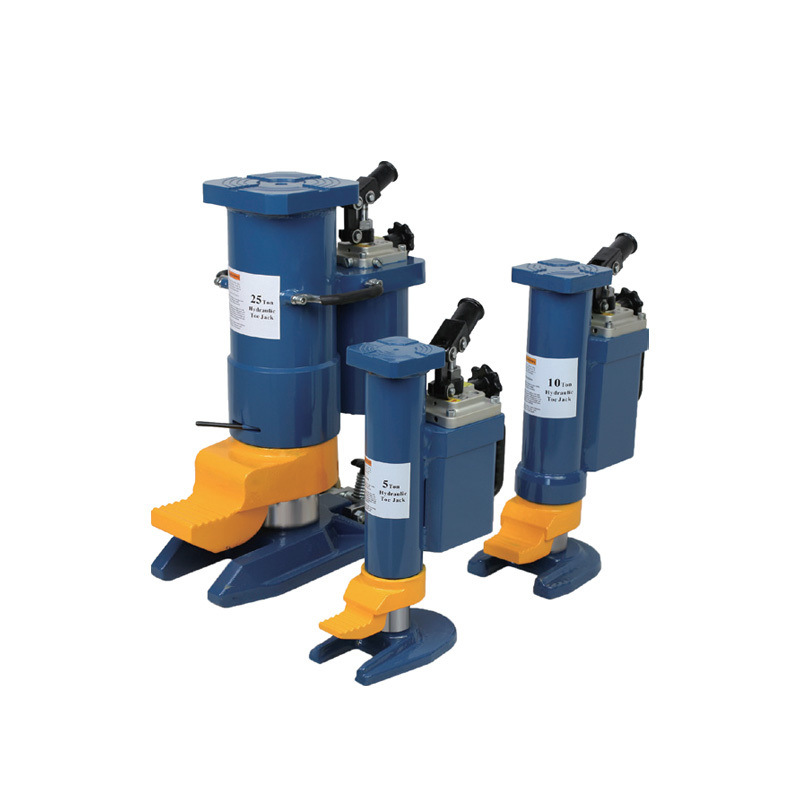

Jacks de dedos industriais (5-25T): Rotação de 360° para elevação de ferrovias/máquinas
Especificações do produto
Série Informações Básicas e Configurações Comuns Essenciais
| Parâmetros comuns |
Descrição específica |
| Tipo de produto |
Jacks para dedos industriais, com três especificações de carga nominal (5T/10T/25T), especialmente concebidos para levantar equipamentos ferroviários, máquinas pesadas e grandes aparelhos pesados,Serve principalmente para cenários industriais, como estações de manutenção ferroviária., fábricas de máquinas pesadas, grandes oficinas e armazéns logísticos. |
| Configurações comuns essenciais |
- Estrutura de RAM invertida estável:Adota um projeto invertido de vara, que distribui a força mais uniformemente sobre o vara durante o levantamento de cargas pesadas, com uma deflexão do quadro ≤ 0,1 mm
- Casas giratórias de 360°:A caixa pode girar livremente 360°, permitindo o ajuste do ângulo de elevação sem mover o equipamento
- Dispositivo de descida controlada:Estrutura de acelerador hidráulico incorporada, que pode controlar com precisão a velocidade de descida do carvo (mínimo 5 mm/s)
- Válvula de segurança de protecção contra sobrecarga:Cumprir as normas ANSI/ASME PALD 2009, cortar automaticamente o circuito de óleo quando exceder 10% da carga nominal
- Leve de bomba removível:A alavanca da bomba adota um design plug-in, que é fácil de armazenar e transportar após a desmontagem
|
Comparação de parâmetros-chave de cada modelo
| Modelo |
Capacidade nominal |
Distância de elevação do pé (mm) |
Distância de elevação da cabeça (mm) |
Força máxima da alavanca (KG) |
N.W./G.W. (KG) |
Cenários fundamentais de adaptação |
| O número de unidades de produção |
5T |
25-230 |
368-573 |
38 |
25/26 |
Manutenção de equipamento ferroviário leve, posicionamento de máquinas-ferramenta pequenas e pesadas |
| YD21-012 |
10T |
30 a 260 |
420-650 |
40 |
35/36 |
Ajuste da taxa média de participação ferroviária, instalação de motores industriais da classe 10T |
| O número de unidades de produção |
25T |
58 a 273 |
505-720 |
40 |
102/119 |
Realocação de máquinas-ferramenta pesadas, elevação de componentes de pontes ferroviárias da classe 25T |
Detalhes do produto
A série YD21-011 a YD21-013 Industrial Toe Jack é um equipamento profissional desenvolvido para lidar com os pontos dolorosos de "elevação instável, posicionamento difícil,e descida incontrolável em cenários industriais de carga pesada".
Ram invertido + rotação de 360°, duplo avanço em carga pesada e flexibilidade
- Estrutura de RAM invertida:Transfere o ponto de força para a parte reforçada do quadro, combinado com um corpo principal de aço laminado a frio de 12 mm de espessura (resistência à tração ≥ 950 MPa)

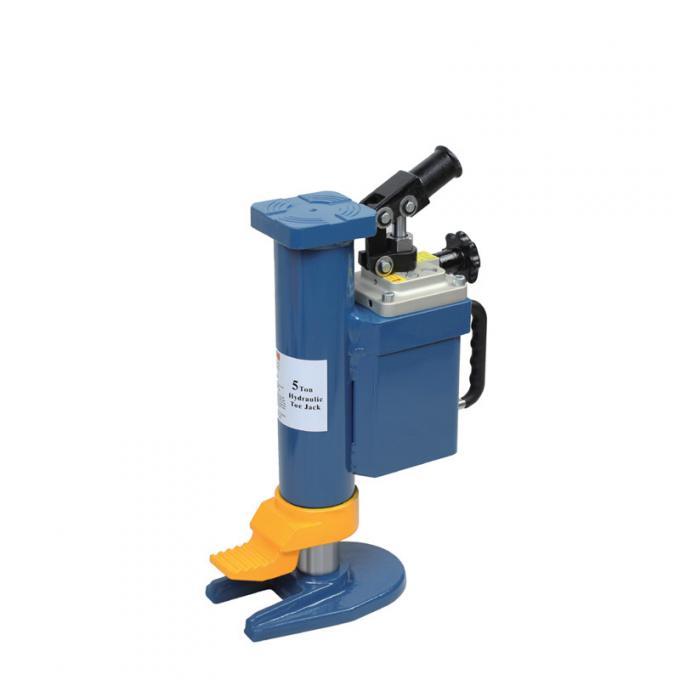

- Casas giratórias de 360°:Permite ajustar a direção de elevação sem mover todo o equipamento
Descida controlada + Proteção contra sobrecarga, dupla garantia de segurança e precisão
- Regulação hidráulica da velocidade do acelerador:Pode controlar com precisão a velocidade de descida ram ajustando a válvula de alívio de pressão
- Proteção de segurança dupla:A válvula de segurança de sobrecarga e a alavanca de bomba de alta resistência garantem uma operação segura
Largo alcance de elevação + peso leve, dupla otimização de adaptação e operação
- 25-720 mm de elevação de alcance completo:Abrange vários cenários, desde a adaptação a baixas alturas até ao suporte a altas alturas
- Design leve:O modelo 5T tem um peso líquido de apenas 25 kg, reduzindo os custos de manuseio do equipamento
Cenários de aplicação
Manutenção de equipamento ferroviário leve em estações de manutenção ferroviária (YD21-011)
Requisito do cenário:Manter os componentes da via ferroviária 5T (abertura do fundo da via de 23 mm), exigindo elevação de baixa distância e posicionamento preciso
Resultado:A adaptação de baixa distância elimina a necessidade de danificar a fundação da pista e a rotação de 360° simplifica o posicionamento
Instalação de máquinas-ferramenta da classe 10T em fábricas de máquinas pesadas (YD21-012)
Requisito do cenário:Instalar um torno CNC de 12 T (espaço livre de 28 mm), que requer uma capacidade de carga superior a 10 T e suporte de grande altura
Resultado:O suporte de carga pesada e a descida controlada garantem a precisão da instalação
Perguntas Frequentes
P1: O YD21-011 (5T capacidade de carga) pode levantar um equipamento ferroviário de 5,2T?
A1:A proteção contra sobrecarga será activada e não é recomendado levantar.A capacidade de carga nominal do YD21-011 é de 5 T, com um limiar de protecção contra sobrecarga de 5,5 T.
P2: Durante a utilização, a carcaça giratória de 360° fica presa e não pode ajustar o ângulo de forma flexível.
A2: É causada principalmente por:Bloqueio de impurezas entre a caixa e a base, lubrificação insuficiente ou ferrugem no rolamento rotativo.
