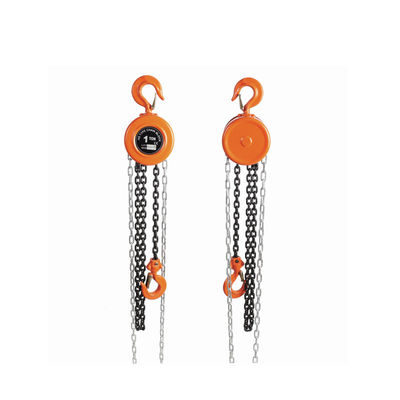

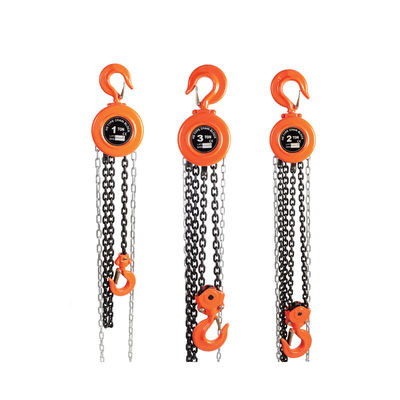

Bloco de corrente HSZ: carga de 0,5-20T, elevação de 2,5-3m para oficina/construção/resgate
Especificações do produto
Tabela de resumo dos parâmetros principais
| Modelo |
Capacidade (T) |
Altura de elevação (m) |
Carga de teste (T) |
Min. Altura livre (gancho a gancho, mm) |
Tração de corrente (carga total, N) |
Nº de linhas de corrente de carga |
Especificação da corrente (mm) |
Peso Líquido (kg) |
Peso Bruto (kg) |
Medição da embalagem (C×L×A, cm) |
Tamanho da caixa de corrente (cm) |
| YD30-013-0,5T |
0,5 |
2,5 |
0,75 |
255 |
221 |
1 |
6 |
8 |
10 |
28×21×17 |
1.7 |
| YD30-013-1T |
1 |
2,5 |
1,5 |
306 |
304 |
1 |
6 |
10 |
13 |
30×24×18 |
1.7 |
| YD30-013-1.5T |
1,5 |
2,5 |
2,25 |
368 |
343 |
1 |
8 |
16 |
20 |
34×29×20 |
23 |
| YD30-013-2T |
2 |
3 |
3 |
444 |
314 |
2 |
6 |
14 |
17 |
33×25×19 |
25 |
| YD30-013-3T |
3 |
3 |
4,5 |
486 |
343 |
2 |
8 |
24 |
28 |
33×29×20 |
3.7 |
| YD30-013-5T |
5 |
3 |
7,5 |
616 |
383 |
2 |
10 |
36 |
45 |
45×35×24 |
5.3 |
| YD30-013-10T |
10 |
3 |
12,5 |
700 |
392 |
4 |
10 |
68 |
83 |
62×50×28 |
9.7 |
| YD30-013-20T |
20 |
3 |
25 |
1000 |
392 |
8 |
10 |
156 |
194 |
70×45×75 |
19.4 |
Parâmetros Básicos Gerais
| Categoria de parâmetro |
Descrição específica |
| Posicionamento do produto |
Projetado para cenários de elevação de carga pesada em alta altitude e sem energia, atendendo campos como manutenção de equipamentos de oficina de fábrica, içamento de material de construção, manuseio de carga em armazém e resgate ao ar livre. 8 modelos cobrem uma faixa de carga de 0,5T a 20T, equilibrando portabilidade leve e capacidade de carga de nível industrial. |
| Recursos principais |
- Operação sem energia:Não é necessária fonte de alimentação externa; puxe manualmente a corrente manual para içamento, adequada para cenários sem energia.
- Serviço de personalização:Suporta personalização OEM e ajustes de funções personalizados.
- Padrões Internacionais:Está em conformidade com os padrões internacionais de segurança, com todos os modelos passando nos testes de sobrecarga (1,5 vezes a carga nominal).
|
| Estrutura e Material |
- Sistema de corrente:Corrente de liga de alta resistência grau 80 com superfície galvanizada por imersão a quente para prevenção de ferrugem.
- Mecanismo de transmissão:Projeto de rolamento duplo com conjunto de engrenagens de precisão, eficiência de transmissão ≥90%.
- Sistema de freio:Freio de catraca integrado com torque de frenagem ≥3 vezes o torque de carga nominal.
- Conjunto de gancho:Ganchos de aço forjado 40Cr com travas de segurança de reinicialização automática.
|

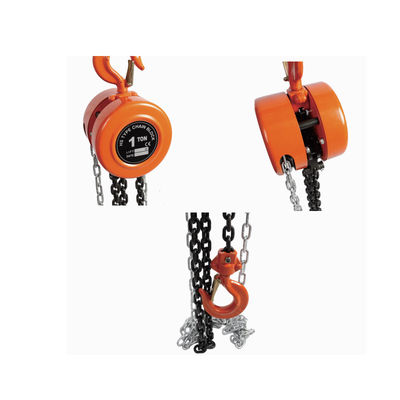

Detalhes do produto
Centrado emsegurança para cargas pesadas + durabilidade que economiza trabalho + universalidade sem energia, o bloco de corrente tipo HSZ da série YD30-013 é otimizado para cenários de elevação de carga pesada sem energia.
Rolamento duplo + corrente de alta resistência, levantamento de carga pesada sem esforço
Transmissão de rolamento duplo, excelente eficiência e durabilidade
- Efeito significativo de economia de trabalho:A resistência da transmissão foi reduzida em 30%, a eficiência de elevação aumentou em 25%.
- Menos desgaste:Os rolamentos distribuem uniformemente a força radial, reduzindo o desgaste em 40% e estendendo a vida útil para 1,5 vezes a dos produtos comuns.
Corrente de liga grau 80, robusta, à prova de ferrugem e sem emperramento
- Forte capacidade de carga:Resistência à ruptura muito maior que as correntes comuns.
- Excelente resistência à ferrugem:Duplo tratamento anti-ferrugem de galvanização por imersão a quente + passivação.
- Malha suave:Precisão do passo da corrente ≤0,1 mm para correspondência precisa da roda dentada.
Múltiplas proteções de segurança, sem riscos em operações de carga pesada
Freio "Lock-on-Release", proteção anti-queda mais confiável
- O freio trava instantaneamente quando a corrente manual é liberada, evitando a queda de objetos pesados.
- O sistema de freio passa por 1.000 testes start-stop com carga pesada sem deterioração do desempenho.
Gancho anti-descolamento + estrutura compacta, segura e portátil
- Gancho Anti-Destacamento:Reinicialização automática das travas de segurança com ângulo de abertura ≤60°.
- Design leve:O modelo 0,5T pesa apenas 8kg; O modelo 20T apresenta design modular dividido para fácil transporte.
Cenários de aplicação
Manutenção de equipamentos de oficina de fábrica (cenário principal: modelos 0,5T-5T)
Requisito do cenário:Levantar um fuso de máquina 5T para fora da cavidade do equipamento (2,5 m de altura) durante uma queda de energia em um espaço de trabalho estreito.
Resultado:Reduz os operadores em 70% e reduz o tempo de elevação de 1 hora para 20 minutos.
Içamento de Material de Construção (Cenário 2: Modelos 3T-10T)
Requisito do cenário:Içando o pacote de aço 8T até uma plataforma de 10m de altura em um canteiro de obras sem energia.
Resultado:Reduz o custo de içamento em 80%, funciona continuamente por 1 mês em ambientes empoeirados.
Manuseio de Carga em Armazém e Resgate Externo (Cenário 3: Modelos 0,5T-20T)
Requisito do cenário:Movendo prateleira 15T em armazém; levantando veículo 5T em resgate ao ar livre.
Resultado:Aumenta a eficiência do armazém em 80%; completa o resgate do veículo em 30 minutos sem energia.
Perguntas frequentes
Q1: Como escolher o modelo certo com base nas necessidades reais?
A1:Escolha com base na carga, altura e cenário:
- Selecione o modelo com carga nominal 20% maior que a carga real
- Os modelos 0,5T-1,5T têm elevação de 2,5 m; 2T-20T tem elevação de 3m
- Priorize modelos de correntes galvanizadas para uso externo
Q2: A corrente emperra durante a elevação. Isso é uma falha? Como resolver isso?
A2:Geralmente problema de operação ou manutenção:
- Para emaranhamento da corrente: Puxe a corrente manual lentamente na direção reversa
- Para lubrificação insuficiente: Adicione graxa à base de lítio (Modelo Li-2)
Q3: Após o uso prolongado, o efeito de frenagem diminui. Como ajustar isso?
A3:Ajuste a folga do freio:
- Afrouxe a porca de fixação da mola do freio
- Gire o parafuso de ajuste no sentido horário (1/4 de volta de cada vez)
- Substitua a pastilha de freio se o desgaste for ≥1 mm
Q4: Quando usada ao ar livre em baixas temperaturas (-25°C), a corrente ficará quebradiça e o freio falhará?
A4:Não, com os preparativos adequados:
- As correntes de liga grau 80 mantêm a tenacidade a -25°C
- A graxa de freio é do tipo de baixa temperatura resistente a -30 ℃
- Pré-aqueça os componentes puxando a corrente manual vazia 10-15 vezes
