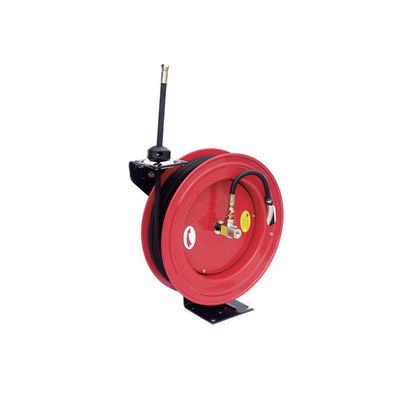

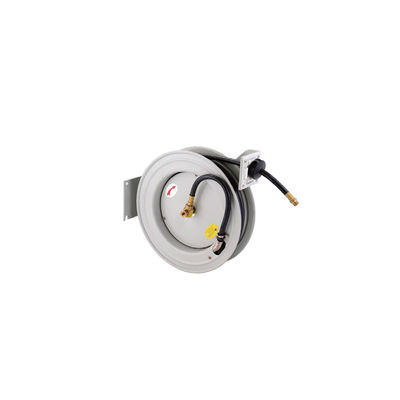

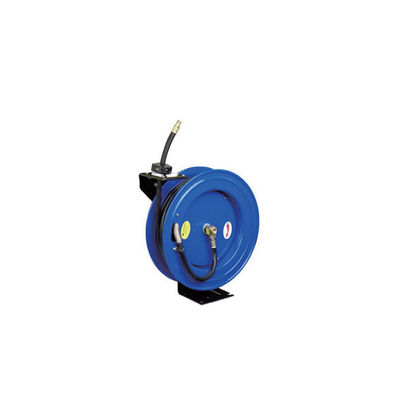

Rolos de mangueira de ar auto-retráteis da série YEEDA YD53
Bobinas de mangueira de ar auto-retrátil de nível profissional com comprimentos de mangueira de 10-30m e pressão de trabalho de 20-30Bar, projetadas para oficinas, plantas e centros de serviço.
Especificações do produto
1Resumo dos parâmetros específicos do modelo
| Série (Número do modelo, grupo) |
Modelo |
Material do tubo |
Identificação da mangueira. |
Comprimento da mangueira |
Pressão de trabalho |
Tamanho da ligação |
Principais aplicações |
| Auto Rewind DIY econômico (310) |
YD53-001 |
Alemanha Mangueira flexível |
1/4" |
10 m |
30 bar |
1/4" |
Ferramentas pneumáticas para casa, pequenas oficinas |
| YD53-002 |
Alemanha Mangueira flexível |
3/8" |
8m |
30 bar |
3/8" |
Lavagem em pequena escala, utilização industrial leve |
| YD53-003 |
Alemanha Mangueira flexível |
3/8" |
10 m |
30 bar |
3/8" |
Operações de ferramentas pneumáticas móveis |
| Pneumático auto-revoltável (320) |
YD53-004 |
Alemanha Mangueira flexível |
1/4" |
15 m |
30 bar |
1/4" |
Serviços aéreos de oficina média, manutenção da frota |
| YD53-005 |
Alemanha Mangueira flexível |
3/8" |
15 m |
30 bar |
3/8" |
Obras de lubrificação e reparação de instalações de fabrico |
| YD53-006 |
Alemanha Mangueira flexível |
1/2" |
10 m |
30 bar |
1/2" |
Ferramentas de lavagem de carga pesada, de fluxo de ar elevado |
| YD53-007 |
Alemanha Mangueira flexível |
1/2" |
12 m |
30 bar |
1/2" |
Distribuição do ar nas instalações industriais |
| Auto-retrátil (330) |
YD53-008 |
Tubos de borracha híbrida |
3/8" |
20 m |
20 bar |
3/8" |
Fornecimento de ar aéreo para grandes oficinas, manutenção |
| YD53-009 |
Tubos de borracha híbrida |
1/2" |
15 m |
20 bar |
1/2" |
Centros de serviços de automóveis, reparação de frotas |
| YD53-010 |
Tubos de borracha híbrida |
3/8" |
30m |
20 bar |
3/8" |
Serviços aéreos de armazenagem, ferramentas de longa distância |
| O número de unidades de produção |
Tubos de borracha híbrida |
1/2" |
20 m |
20 bar |
1/2" |
Manutenção na indústria pesada, lavagem em larga escala |
2Especificações estruturais universais
| Categoria de características |
Especificações específicas |
| Material de construção |
Aço pesado de qualidade profissional (quadro, base, suportes); eixo de aço maciço de 1" |
| Acaba. |
Revestimento em pó de CPC durável (anti-ferrugem, resistente à corrosão, óleo, água e poeira industrial) |
| Desenho do disco |
Discos girados e cortados por robô CNC com bordas enroladas (força, segurança e durabilidade melhoradas) |
| Opções de montagem |
Braço de guia ajustável para banco, parede, teto e montagem no veículo (confiança de espaço, disposição flexível do local de trabalho) |
| Rotação e estabilidade |
Base de aço de uma peça de calibre pesado de 1/4 " + poste de suporte (estabilidade máxima); rolamentos de precisão lubrificados (rotação suave do rolo) |
| Função central |
Auto-retrátil/revindivel (elimina emaranhados de mangueiras; fácil armazenamento após utilização) |
Detalhes do produto
As bobinas de mangueira de ar auto-retrátil da série YEEDA YD53 resolvem os principais desafios de gestão de mangueiras de ar: mangueiras emaranhadas, alcance limitado, baixa durabilidade e espaços de trabalho desorganizados.3 séries para diversas necessidades + construção de aço pesado + design de montagem múltiplaComo pontos fortes fundamentais, redefinem a eficiência para tarefas relacionadas com o ar em todos os sectores.
1Série 3: adaptado a todas as necessidades
- Série 310 (DIY económico): Ideal para bricolage doméstico e pequenas oficinas com comprimentos de mangueiras de curto a médio comprimento (8-10m), pressão de 30 Bar e mangueira flexível para tarefas leves como chaveiros pneumáticos ou lavagens pequenas.
- Série 320 (Pneumática Industrial): concebido para utilização industrial média a pesada, com comprimento de mangueira de 15 m, pressão de 30 Bar e mangueira alemã durável para lubrificação de instalações de fabrico, manutenção de frotas e operações de ferramentas pesadas.
- Série 330 (retrátil pesado): Construído para uso industrial e comercial em larga escala com mangueiras extra longas (15-30 m), mangueira de borracha híbrida (superior flexibilidade e resistência ao desgaste),e pressão de 20 Bar para serviços aéreos em todo o armazém, centros automotivos, e manutenção pesada.
2Durabilidade em cargas pesadas: construído para durar
- Construção de aço e revestimento de CPC: Estrutura de aço pesado, eixo sólido de 1 " e revestimento em pó de CPC resistentes à ferrugem, aos impactos e ao desgaste industrialDiscos girados CNC com bordas enroladas evitam danos na mangueira e garantem a segurança do operador.
- Rolamentos de precisão e base estável: Os rolamentos lubrificados de precisão permitem uma rotação suave da bobina (sem entupimento), enquanto a base de aço e o poste de apoio de uma peça mantêm a bobina estável durante o uso, mesmo quando a mangueira está completamente estendida.
3Instalação flexível e rebobinagem automática: conveniência redefinida
- Opções de montagem múltipla: O braço de guia ajustável pode ser montado num banco, numa parede, no teto ou num veículo, poupando 50% do espaço de trabalho em comparação com os rolos em pé..
- Projeto auto-retrátil/retirável: Elimina a enrolagem manual da mangueira, após o uso, a mangueira retrai-se automaticamente no rolo, reduzindo o tempo de instalação/limpeza em 40%.
Cenários de aplicação
1Centro de Serviços Automóveis (YD53-009, série 330)
Requisito de cenário: Um centro de reparação de automóveis repara 20 carros diariamente, usando ferramentas pneumáticas (chaves, brocas de impacto) e equipamentos de lavagem.
Processo de operação:
- Instalação: Monte YD53-009 (15m mangueira de borracha híbrida, 1/2 "ID) no teto acima de cada baía de reparo; conectar ao sistema de ar comprimido do centro
- Utilização: estender a mangueira de 15 m para alcançar qualquer parte do carro (por exemplo, carroceria para lavagem, compartimento do motor para ferramentas pneumáticas); a função de retração automática puxa a mangueira para trás após o uso
- Eficiência: 20 carros atendidos em ~ 4 horas; sem emaranhados de mangueira ou riscos de tropeço; mangueira de borracha híbrida resiste manchas de óleo e desgaste
- Durabilidade: A bobina de aço revestida com CPC resiste aos impactos diários de ferramentas e peças de veículos
Efeito: Largo alcance se encaixa em espaços de reparação; retração automática economiza tempo; durabilidade adequada a centros movimentados.
2. Fabricação de lubrificantes para instalações (YD53-005, série 320)
Requisito de cenário: Uma fábrica lubrifica diariamente 15 máquinas industriais com ferramentas de lubrificação pneumáticas.
Processo de operação:
- Instalação: instalar YD53-005 (15m mangueira flexível alemã, 3/8" ID) nas paredes entre os compartimentos da máquina; conectar ao fornecimento de ar da planta
- Lubrificação: estender a mangueira de 15 m para atingir os pontos de lubrificação de cada máquina; pressão de 30 Bar alimenta a ferramenta de lubrificação pneumática
- Organização: O enrolamento automático mantém a mangueira fora do chão da fábrica, evitando danos de máquinas ou carrinhos
- Confiabilidade: A base de aço e os rolamentos de precisão garantem uma operação estável, sem tempo de inatividade devido ao engarrafamento do rolo
Efeito: O longo alcance cobre os espaços das máquinas; o enrolamento automático mantém a organização; o projeto industrial se adapta às condições da fábrica.
3. Oficina de bricolagem em casa (YD53-001, série 310)
Requisito de cenário: Um entusiasta do bricolage doméstico utiliza ferramentas pneumáticas (pistolas de pregar, lixeiras) e pequenas ferramentas de lavagem.
Processo de operação:
- Instalação: Montar YD53-001 (10m mangue flexível alemão, 1/4 "ID) em uma bancada de trabalho; conectar a um compressor de ar portátil
- Tarefas de bricolage: estenda a mangueira de 10 m para usar pistolas de prego para trabalhar madeira ou pequenas ferramentas de lavagem para limpeza; a mangueira leve é fácil de manobrar
- Armazenamento: O enrolamento automático retira a mangueira para dentro da bobina após o uso, economizando espaço na pequena oficina
- Conveniência: A pressão de 30 Bar suporta todas as ferramentas de bricolage leves, e a mangueira alemã é flexível o suficiente para espaços apertados
Efeito: Design compacto, adequado a pequenas oficinas; fácil de usar, adequado a tarefas de bricolage; rearranjo automático economiza espaço de armazenamento.
Perguntas Frequentes
P1: A mangueira se retira desigualmente ou fica presa. Como corrigir isso?
A1: A retração desigual é geralmente devida a torções de mangueiras ou detritos.
- Endireite a mangueira: Antes de retrair, alongar completamente a mangueira para remover as torções.
- Limpe a trilha do carrinho: Limpe a pista interna do rolo com um pano seco para remover poeira, óleo ou detritos (o acúmulo de blocos impede a retracção suave)
- Rolamentos lubrificantes: Aplicar uma pequena quantidade de lubrificante à base de lítio aos rolamentos de precisão trimestralmente
Estes passos restauram a retracção automática suave.
P2: Pode a série 330 (tubo de borracha híbrida) ser utilizada ao ar livre?
R2: Sim, mas com precauções. A mangueira de borracha híbrida resiste a condições climáticas amenas (chuva, neve leve) e alterações de temperatura (-10°C ~ +60°C), tornando-a adequada para áreas externas cobertas (por exemplo,Portões de garagemNo entanto:
- Evite a luz solar direta: A exposição prolongada aos raios UV pode degradar a borracha ao longo do tempo
- Prevenção do congelamento: Despejar a mangueira de ar comprimido a temperaturas inferiores a 0°C
- Evite a exposição a produtos químicos: Mantenha a mangueira afastada de produtos químicos agressivos (por exemplo, produtos de limpeza industriais) que podem quebrar a borracha
P3: A ligação tem vazamento de ar. Qual é o problema?
A3: As fugas de ar nas ligações são causadas por acessórios soltos ou vedações desgastadas.
- Fortaleçam as ligações: Usar uma chave inglesa para apertar suavemente as conexões de entrada/saída da mangueira (um aperto excessivo pode danificar os fios)
- Substituição dos selos: Verifique os O-rings de borracha dentro das ligações, se estiverem rachados ou desgastados, substitua-os por O-rings fornecidos pelo fabricante (os vedações desgastadas são a causa mais comum de fugas)
- Inspeccionar os fios: Certifique-se de que os fios de ligação não são despojados
P4: Como escolher o modelo certo para as minhas necessidades?
A4: Basear a escolha no tipo de tarefa, comprimento da mangueira e pressão:
- DIY/Uso doméstico: Escolha a série 310 (YD53-001/002/003) √ mangueiras curtas (8-10m), pressão de 30 Bar e design leve para ferramentas leves
- Utilização industrial média: Escolha a série 320 (YD53-004/005/006/007) ̇ mangueiras de 15 m, pressão de 30 Bar e mangueira alemã durável para fabrico ou manutenção de frotas
- Utilização pesada/comercial: Escolha a série 330 (YD53-008/009/010/011) ∆ mangueiras extra longas (15-30m), mangueiras de borracha híbrida e pressão de 20 Bar para centros automotivos ou grandes armazéns
Além disso, ajuste a identificação da mangueira às necessidades de fluxo de ar da sua ferramenta (1/4 "para ferramentas pequenas, 1/2 "para ferramentas de alto fluxo).
